類别

項目

單位

數據

尺寸參數

總長

mm

7980

總寬

mm

2150

總高

mm

3200

質量參數

乘坐人數（含駕駛員）

人

3

總質量

kg

7650

主要性能參數

工作平台額定載荷

kg

200

**大作業高度

m

23

**大作業高度時作業幅度

m

3.6

**大作業幅度

m

14.8

**大作業幅度時作業高度

m

5.36

支腿跨距

橫向

mm

4900

縱向

mm

5190

臂架變幅時間

s

**

臂架回轉速度

s/r

75

支腿收放時間

s

40

行駛參數

前懸

mm

1155

後懸

mm

2060

後伸

mm

1050/1600

軸距

mm

3815

**高行駛速度

Km/h

105

**小離地間隙

mm

195

接近角

.

23

離去角

.

12

底盤

五十鈴QL1080BUKAY

發動機

五十鈴柴油發動機，**大功率88KW，國六排放

駕駛室

單排座，可乘坐3人，駕駛室配置空調，方向助力

圍闆及走台闆

不鏽鋼圍欄及防滑走台闆

取力系統

氣動操作

工作平台

1500x700x1150

臂架形式

四節五邊型工作臂，同步伸縮

回轉裝置

360度連續回轉

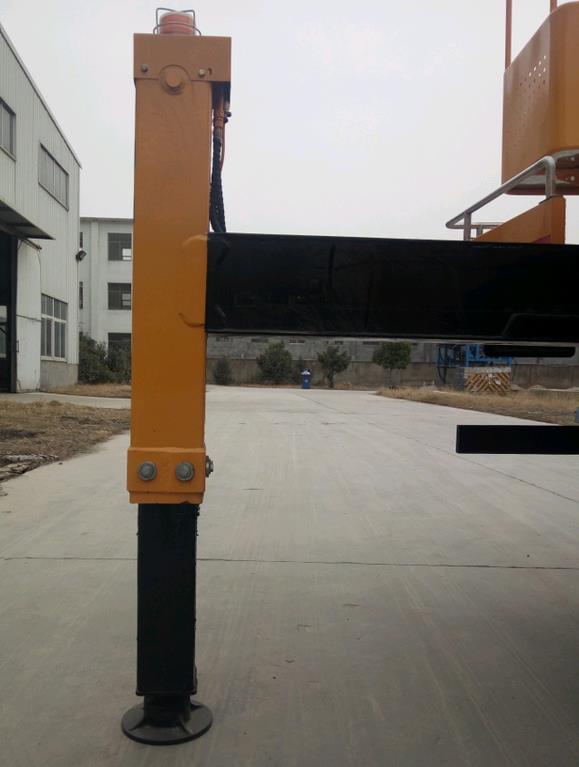

支腿

前V後H型，單獨可調

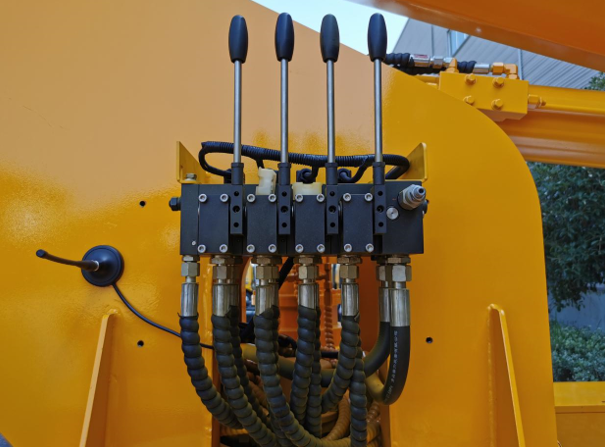

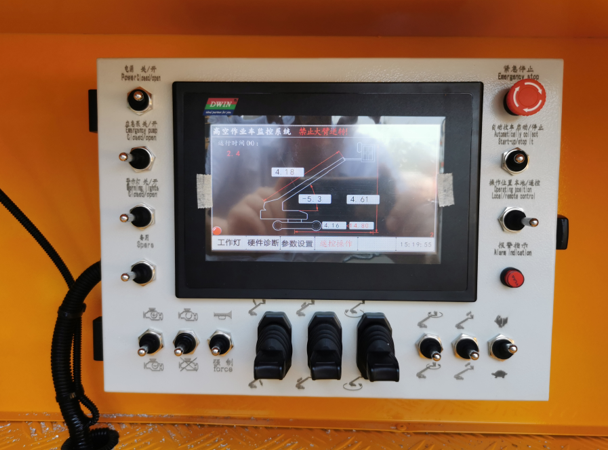

操作

工作平台和地面遙控器電氣操作

**系統

負載比例系統，實現雙動作同步，實現無級調速

調平系統

液壓自動調平

名稱

簡要說明

上下車自動互鎖裝置

用于上下車互鎖，防止誤操作發生危險

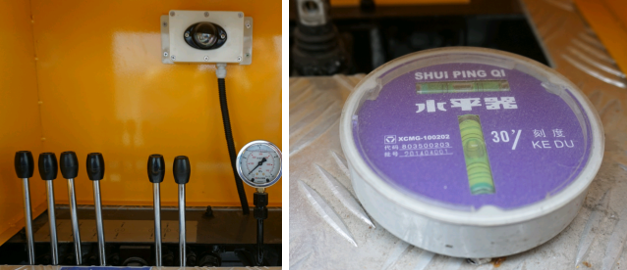

水平檢測功能

實時檢測整車是否水平

應急電動應急泵

       當發動機及主泵發生故障時，可将工作人員送回到地面

緊急停止裝置

用于緊急停止操作

夜間安全**示裝置

在車輛上有工程頻閃燈，照明燈

發動機點火熄火

在地面和平台處可對發動機進行點火，熄火**

實時通訊

在平台和地面配有無線對講
